Q1系列高壓模塊電源為一款引線式、高精度的DC/DC高壓模塊電源，具有正極性或負極性輸出多種規格，額定輸出電壓從300V至6000V可選，最大輸出功率30W。用戶可通過外控電壓或外調多圈電位器，對輸出電壓進行連續線性調節。電源外殼采用低電阻、高導磁率的金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 低的溫度漂移；

? 輸出電壓連續線性可調；

? 良好的輸出過載及短路保護功能；

? 低EMI、抗干擾能力強；

? 具有啟動、停止功能；

? 響應速度快；

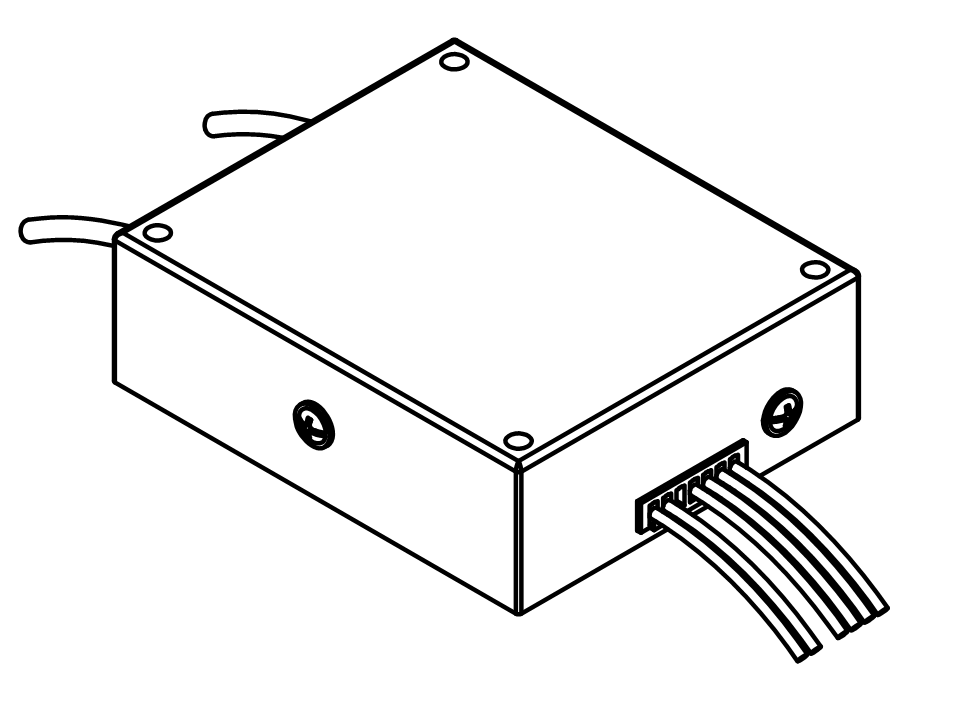

電源軸側圖

典型應用

應用于光譜儀、色譜儀、質譜儀、離子遷移譜、夜視儀等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

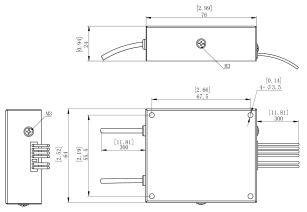

外形結構及尺寸

Q1系列（A型殼體）

Q1系列（B型殼體）

規格說明

技術參數	規格指標
輸入電壓（典型）	+12VDC±10%	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	≤30W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.05%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.1%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.5%
時漂	≤0.1%/h (電源工作30分鐘后)
溫漂	≤0.1%/℃
基準電壓輸出	Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
電位器調節	外接多圈電位器（≥10KΩ）
外控調節	0～+5VDC或0～+10VDC
啟停功能	高電平(≥3V)時關閉;低電平(≤0.7V) 或懸空時啟動
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約250g
外殼材質	鋅白銅
外形尺寸	766424mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率	對應殼體
DW-P301-50CQ1	+12VDC ±10%	0～+300 V	50 mA	≤0.1%	≤0.1%	≤0.5%	A
DW-N301-50CQ1		0～-300 V
DW-P501-30CQ1		0～+500 V	30 mA	≤0.1%	≤0.1%	≤0.5%	A
DW-N501-30CQ1		0～-500 V
DW-P102-10CQ1		0～+1000V	10 mA	≤0.05%	≤0.1%	≤0.5%	A
DW-N102-10CQ1		0～-1000V
DW-P202-5CQ1		0～+2000 V	5 mA	≤0.05%	≤0.1%	≤0.5%	A
DW-N202-5CQ1		0～-2000?V
DW-P302-5CQ1		0～+3000 V	5 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N302-5CQ1		0～-3000 V
DW-P502-2CQ1		0～+5000 V	2 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N502-2CQ1		0～-5000 V
DW-P602-1CQ1		0～+6000 V	1 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N602-1CQ1		0～-6000 V
DW-P301-100FQ1	+24VDC ±10%	0～+300 V	100 mA	≤0.1%	≤0.1%	≤0.5%	A
DW-N301-100FQ1		0～-300 V
DW-P501-60FQ1		0～+500 V	60 mA	≤0.1%	≤0.1%	≤0.5%	A
DW-N501-60FQ1		0～-500 V
DW-P102-20FQ1		0～+1000V	20 mA	≤0.05%	≤0.1%	≤0.5%	A
DW-N102-20FQ1		0～-1000V
DW-P202-10FQ1		0～+2000 V	10 mA	≤0.05%	≤0.1%	≤0.5%	A
DW-N202-10FQ1		0～-2000?V
DW-P302-5FQ1		0～+3000 V	5 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N302-5FQ1		0～-3000 V
DW-P502-2FQ1		0～+5000 V	2 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N502-2FQ1		0～-5000 V
DW-P602-1FQ1		0～+6000 V	1 mA	≤0.05%	≤0.1%	≤0.5%	B
DW-N602-1FQ1		0～-6000 V

引針功能定義

序號	引針?lè)?hào)	功能定義	引線符號	功能定義
1	+Vin(紅)	供電輸入	HV(紅/藍)	高壓輸出
2	GND(黑)	輸入地	HGND(白)	輸出地
3	GND1(黑)	GND1(黑)
4	Vadj(黃)	控制電壓
5	Vref(綠)	基準電壓
6	R/S(棕)	啟動/停止
