R1系列高壓模塊電源為一款引線式、小功率、高精度DC/DC高壓模塊電源，具有正極性或負極性輸出多種規格，額定輸出電壓從300V至6000V可選，最大輸出功率10W。用戶可通過外控電壓或外調多圈電位器，對輸出電壓進行連續線性調節。電源外殼采用六面金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 低噪聲、輸出紋波?。?/p>

? 時漂、溫漂?。?/p>

? 輸出電壓連續線性可調；

? 具有過載和短路保護功能

? 小體積、低功耗、穩定度高；

? 快速的瞬態響應；

※特殊參數，可根據用戶需求的指標定制電源。

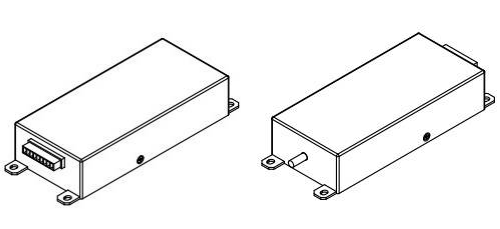

電源軸側圖

典型應用

應用于光譜儀、色譜儀、質譜儀、離子遷移譜、夜視儀等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

規格說明

技術參數	規格指標
輸入電壓（典型）	+12VDC±10%	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	單路≤10W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.02%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.01%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.01%
時漂	≤0.01%/8h (電源工作30分鐘后)
溫漂	≤25ppm/℃（工作溫度：0℃～+65℃）
基準電壓輸出	Vref：+5VDC±1%，Ir＞1mA
電位器調節	外接（≥10KΩ）多圈電位器
外控調節	0 ~+5VDC，線性度：±1%
電壓監測	0～+5VDC對應0～100%額定輸出電壓，Zout=470Ω，顯示精度：±1%
電流監測	0～+5VDC對應0～100%額定輸出電流，Zout=470Ω，顯示精度：±1%
啟停功能	高電平(≥3V)或懸空時關閉；低電平(≤0.7V)時啟動
輸入及控制端	出線方式：XHB9P型接插端子；電纜長度200mm
高壓輸出端	出線方式：直出引線；高壓電纜長度500mm
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	-
外殼材質	鋁材
外形尺寸	804020mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率
DW-P501-20CR1	+12VDC ±10%	0～+500 V	20 mA	≤0.02%	≤0.01%	≤0.01%
DW-N501-20CR1		0～-500 V
DW-P102-10CR1		0～+1000 V	10 mA	≤0.02%	≤0.01%	≤0.01%
DW-N102-10CR1		0～-1000 V
DW-P202-5CR1		0～+2000V	5 mA	≤0.02%	≤0.01%	≤0.01%
DW-N202-5CR1		0～-2000V
DW-P302-2CR1		0～+3000 V	2 mA	≤0.02%	≤0.01%	≤0.01%
DW-N302-2CR1		0～-3000?V
DW-P502-1CR1		0～+5000 V	1 mA	≤0.02%	≤0.01%	≤0.01%
DW-N502-1CR1		0～-5000 V
DW-P602-1CR1		0～+6000 V	1 mA	≤0.02%	≤0.01%	≤0.01%
DW-N602-1CR1		0～-6000 V
DW-P501-20FR1	+24VDC ±2V	0～+500 V	20 mA	≤0.02%	≤0.01%	≤0.01%
DW-N501-20FR1		0～-500 V
DW-P102-10FR1		0～+1000 V	10 mA	≤0.02%	≤0.01%	≤0.01%
DW-N102-10FR1		0～-1000 V
DW-P202-5FR1		0～+2000V	5 mA	≤0.02%	≤0.01%	≤0.01%
DW-N202-5FR1		0～-2000V
DW-P302-2FR1		0～+3000 V	2 mA	≤0.02%	≤0.01%	≤0.01%
DW-N302-2FR1		0～-3000?V
DW-P502-2FR1		0～+5000 V	2 mA	≤0.02%	≤0.01%	≤0.01%
DW-N502-2FR1		0～-5000 V
DW-P602-1FR1		0～+6000 V	1 mA	≤0.02%	≤0.01%	≤0.01%
DW-N602-1FR1		0～-6000 V
