S1系列高壓模塊電源為一款引針式、高精度、超小型DC/DC高壓模塊電源，具有正極性或負極性輸出多種規格，額定輸出電壓從1000V至2500V可選，最大輸出功率1W。用戶可通過外控電壓或外調多圈電位器，對輸出電壓進行連續線性調節。電源外殼采用低電阻、高導磁率的金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 輸出高穩定性、高精度；

? 低紋波、低靜態功耗；

? 超低的溫度漂移；

? 輸出電壓連續線性可調；

? 金屬殼體、超小體積、重量輕；

? 良好的輸出過載及短路保護功能；

? 低EMI、抗干擾能力強；

? 具有啟動、停止功能；

? 響應速度快；

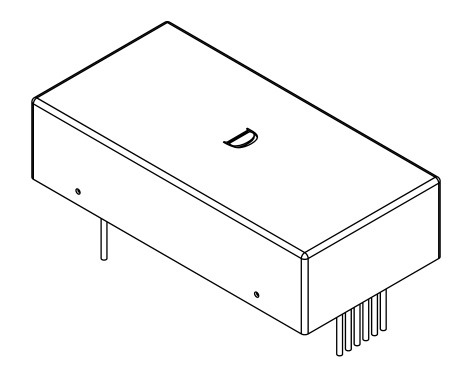

電源軸側圖

典型應用

光電倍增管、高壓偏置等；
? 廣泛應用于光譜儀、色譜儀、質譜儀、夜視儀等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

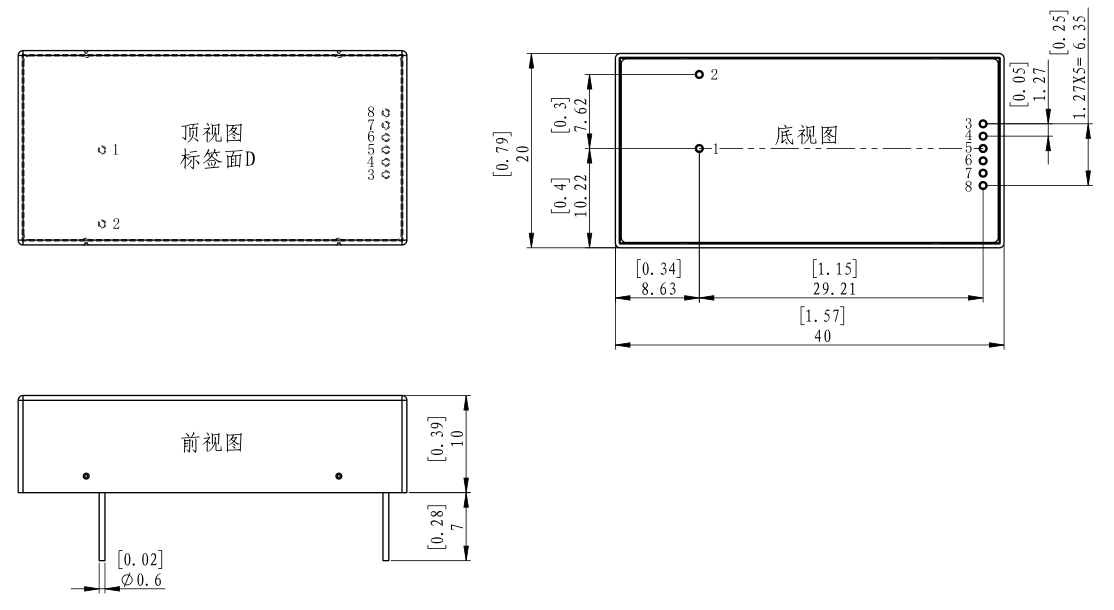

外形結構及尺寸

規格說明

技術參數	規格指標
輸入電壓（典型）	+5VDC±10%	+12VDC±1V	+24VDC±2V
輸出電壓	詳見“典型產品列表”，可根據用戶需求進行特殊定制。
輸出電流
輸出功率	≤1W
紋波與噪聲	額定負載下，紋波峰峰值最低小于0.005%額定輸出電壓
電壓調整率	額定負載下，輸入電壓最大允許范圍內，最低小于0.05%
負載調整率	輸入電壓一定，負載從空載至額定，最低小于0.1%
時漂	≤0.05%/h (電源工作30分鐘后)
溫漂	≤0.05%/℃
基準電壓輸出	+2.5VDC±1%，Ir＞1mA		+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
電位器調節	外接多圈電位器（≥10KΩ）
外控調節	0～+2.5VDC		0～+5VDC或0～+10VDC
啟停功能	高電平(≥3V)或懸空時關閉;低電平(≤0.7V)時啟動
靜態電流	≤2mA
接地方式	控制與輸入、輸出共地，外殼接地
保護方式	限流型
工作溫度范圍	-25℃～+65℃（工業級）
儲存溫度范圍	-45℃～+85℃（工業級）
相對濕度	20%～85% （無冷凝）
電源重量	約15g
外殼材質	鋅白銅
外形尺寸	402010mm

典型產品列表

電源型號	輸入電壓	輸出電壓范圍	輸出電流	紋波噪聲	電壓調整率	負載調整率
DW-P102-1AS1	+5VDC ±10%	0～+1000 V	1 mA	≤0.005%	≤0.1%	≤0.5%
DW-N102-1AS1		0～-1000V
DW-P152-0.5AS1		0～+1500 V	0.5 mA	≤0.005%	≤0.1%	≤0.5%
DW-N152-0.5AS1		0～-1500?V
DW-P202-0.5CS1	+12VDC ±10%	0～+2000 V	0.5 mA	≤0.005%	≤0.05%	≤0.1%
DW-N202-0.5CS1		0～-2000? V
DW-P252-0.3CS1		0～+2500 V	0.3 mA	≤0.005%	≤0.05%	≤0.1%
DW-N252-0.3CS1		0～-2500? V
DW-P202-0.5FS1	+24VDC ±10%	0～+2000 V	0.5 mA	≤0.005%	≤0.05%	≤0.1%
DW-N202-0.5FS1		0～-2000? V
DW-P252-0.3FS1		0～+2500 V	0.3 mA	≤0.005%	≤0.05%	≤0.1%
DW-N252-0.3FS1		0～-2500? V

引針功能定義

序號	引針符號	功能定義	序號	引針符號	功能定義
1	HV	高壓輸出	5	GND1	控制地
2	HGND	輸出地	6	Vadj	控制電壓
3	+Vin	供電輸入	7	Vref	基準電壓
4	GND	輸入地	8	R/S	啟動/停止
