T5系列高壓電源為一款引線式、高精度、模塊化X射線管專用高壓電源（即X射線電源），其集高壓電源、燈絲電源及射線管電流閉環控制于一體，主要應用于燈絲陰極接地的X射線管。電源高壓輸出可達50KV，燈絲電壓最大為5V，燈絲電流0-3.5A可調, 可提供燈絲預熱功能。電源具有本控、外控及遠程控制三種控制模式，帶有本、外控I/O接口，以及遠程多類型通訊接口。電源外殼采用六面金屬材料，具備良好的電磁屏蔽性能。

產品特點

? 高壓連續線性可調；

? 低噪聲、輸出紋波小

? 時漂、溫漂小；

? 穩流精度高、低功耗、穩定度高；

? 具有本控、外控、遠程控制三種控制模式；

? 具有過壓、過載和短路保護功能；

? 快速的瞬態響應；

※特殊參數，可根據用戶需求的指標定制電源。

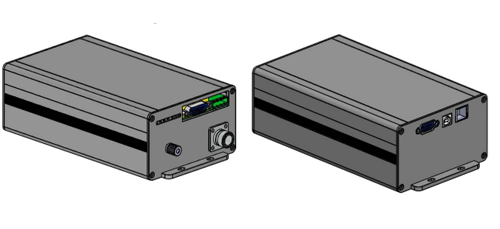

電源軸側圖

典型應用應用于X射線管、X光機、無損探傷、X射線透視、金屬探測、厚度測量、密度測量、物質分析等儀器，面向醫療化工、安檢設備、科學儀器、通訊交通、科學研究、國防軍工等領域。

規格說明

分類	技術參數			規格指標及功能說明		備注
供電	電壓			+24Vdc ±10%
	電流			見“典型產品列表”
	狀態指示			當輸入上電后，面板上“PWR ON”綠色LED指示燈亮
燈絲部分	燈絲電壓		最大輸出	+5Vdc	典型值為2.5V和5V可選
	預熱功能		預熱電流設定范圍	0.3 ~ 1A	通過“PH ADJ”調節電位器（本控）	出廠設置關閉功能
			狀態指示	當燈絲預熱時，面板上“PH ON”藍色LED指示燈亮
	工作電流		限值設定范圍	1 ~ 3.5A	通過“FIL LIM ADJ”調節電位器（本控）
高壓部分	輸出電壓??（管壓）		本控設定輸出范圍	0～100%額定輸出電壓	通過“kV ADJ”調節電位器（本控）
			外控設定輸出范圍	0～100%額定輸出電壓	0 ~ +10Vdc，精度：±0.1%
			源效應	≤?0.01%	供電輸入電壓在允許范圍內變化
			負載效應	≤?0.02%	輸出空載到滿載
			輸出精度	≤?0.5%	在10%~100%額定輸出電壓范圍內
			監測值	0~+10Vdc	對應0到額定輸出電壓	對應I/O中Pin2
			監測精度	≤?0.5%	在10%~100%額定輸出電壓范圍內
			穩定度	≤?0.05%/8h	??開機工作30分鐘后計算
			紋波（峰峰值）	≤?0.05%	額定輸出功率下
	輸出電流??（管流或束流）		本控設定輸出范圍	DC 10 ~ 1000uA	通過面板上“mA ADJ”調節電位器	對應I/O中Pin11
			外控設定輸出范圍		0 ~ +10Vdc，±0.1%
			源效應	≤?0.05%	供電輸入電壓在允許范圍內變化
			輸出精度	≤?1%	在50uA~200uA范圍內
				≤?0.5%	在500uA~1000uA范圍內
	輸出電流??（管流或束流）		監測值	0~+10Vdc	對應0到額定電流	對應I/O中Pin3
			監測精度	≤?0.5%	在100uA~1000uA范圍內
	狀態指示			當啟動高壓后，“HV ON”黃色LED指示燈亮
基準	電壓	標稱值及精度		+10Vdc，±0.02%
	電流	最大輸出		2mA
遠程通訊部分	遠程通訊???接口	啟停控制		遠程模式下，當啟動使能端為“1”且啟?？刂朴行r(shí)，電源為啟動狀態		對應I/O中Pin12
		管壓設定		通過任一通訊接口，對管壓進行遠程設定		USB口、LAN口、RS-232 /485口??????
		管流設定		通過任一通訊接口，對管流進行遠程設定
		輸出電壓監測精度		≤?0.5%	通過任一通訊接口，對管壓進行遠程監測
		輸出電流監測精度		≤?0.5%	通過任一通訊接口，對管流進行遠程
		故障報警		通過任一通訊接口，對故障信息進行遠程監測
其它技術參數	故障狀態指示			當出現故障時，前面板上紅色LED指示燈亮
	溫度系數			≤ 25 ppm/℃
	工作溫度范圍			0℃ ~ +50℃
	存儲溫度范圍			-40℃ ~ +85℃
	相對濕度			20% ~ 85%
	電源散熱			自然冷卻
	外形尺寸（LxWxH）			202x120x70 mm
	電源外殼			鋁殼，黑色

典型產品列表

電源型號	輸入電壓	輸入電流	燈絲電壓	燈絲電流	高壓輸出(管壓)	輸出電流(管流、束流)	電壓調整率	負載調整率
DWX-P503-1FT5A	+24VDC ±10%	4.5A	2.5V	1～3.5A	0～+10000 V	10～1000uA	≤0.01%	≤0.02%
DWX-P503-1FT5B	+24VDC ±10%	4.5A	5V	1～3.5A	0～+10000 V	10～1000uA	≤0.01%	≤0.02%
