58系列是為氘燈配套的專用電源，核心部分采用調頻、調寬控制的高頻開關電源技術。該電源集燈絲加熱、觸發點燈及恒流控制于一體，相較于線性電源，有體積小、轉換效率高、溫升低、性能可靠、響應時間短、負載動態范圍寬、穩定度高等特點，為保證氘燈的光度穩定性并延長其工作壽命，內部增加了啟動后的燈絲電流降耗及軟啟動功能。

產品特點

? 高精度的陽極電流（管流）穩流控制。

? 燈絲加熱、起輝高壓及穩流控制的一體化設計。

? 各種漂移小，長期工作穩定性高。

? 同比外形尺寸小、重量輕、易于安裝。

? 啟動后的燈絲電流自動降耗。

? 輸出軟啟動功能。

? 過壓、過載及短路保護。

? 啟動控制及狀態監測。

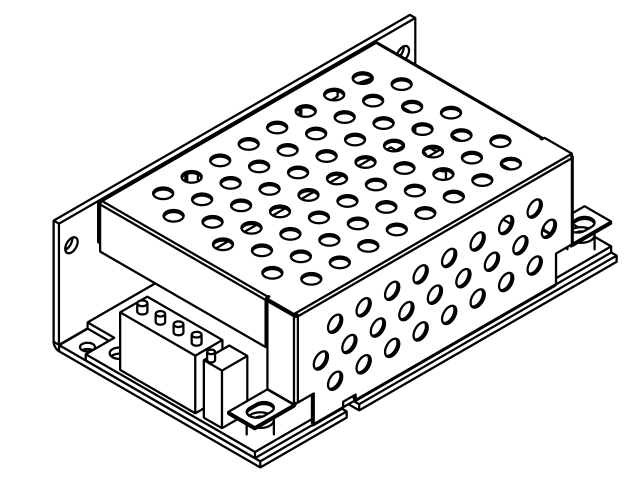

電源軸側圖

典型應用

氘燈是高精度的分析測量?jī)x器光源，其廣泛應用于原子吸收光譜儀、液相色譜儀、分光光度計、電泳儀、分析儀、血液檢查等多種分析測試儀器中。

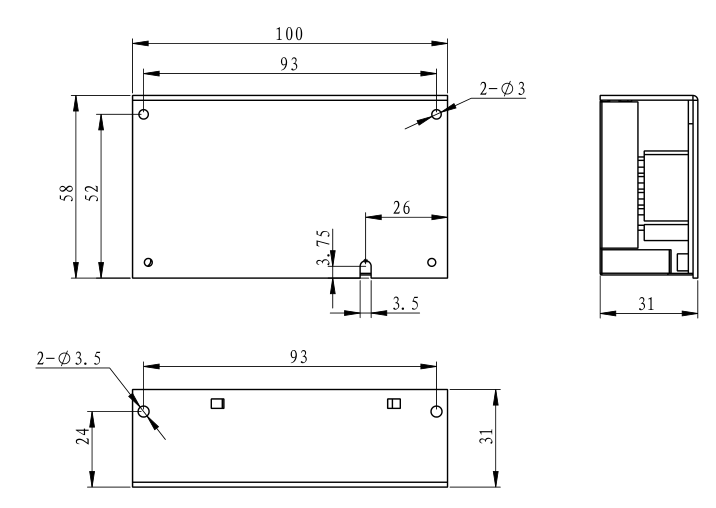

外形結構及尺寸

規格說明

技術參數		規格指標
輸入電壓（典型）		+24VDC±2V
燈絲	額定電壓	2.5V	10V
	額定電流	≤4A	≤1A
	燈絲預熱時間	10 s
	燈絲降耗	可調型
陽極	工作電流	200mA～300 mA（可調）
	電流穩定度	≤0.01%
	工作電壓	75V ± 5V
	觸發電壓	≥400 V
啟?？刂?/td>		高電平（＞2V）為啟動，懸空或低電平（＜1V）為關閉
時漂		≤0.05%/h（開機30分鐘后計算）
溫漂		≤0.05%/℃
保護方式		過壓、過載及短路保護
工作溫度范圍		-10℃～+50℃（工業級）
儲存溫度范圍		-25℃～+65℃（工業級）
相對濕度		20%～85% （無冷凝）
電源重量		約150g
外殼材質		鋁+不銹鐵
外形尺寸		1005630mm

典型產品列表

電源型號	輸入電壓	燈絲電壓	燈絲電流	陽極工作電流	陽極電流穩定度	陽極工作電壓	陽極觸發電壓
DWD-A451-E3F58	+24VDC ±2V	2.5 V	4 mA	200 mA～300 mA	≤ 0.01%	75V ± 5V	≥ 400 V
DWD-B451-E3F58	+24VDC ±2V	10 V	1 mA	200 mA～300 mA	≤ 0.01%	75V ± 5V	≥ 400 V

引針功能定義

序號	引針符號	功能定義	序號	引針符號	功能定義
1	+Vin	供電輸	5	Vf+	燈絲+
2	Sta	燈點亮后為+5V	6	Vf-	燈絲-
3	GND	供電地	7	Va+	陽極+
4	R/S	啟動/停止	8	Va-	陽極-
